申请号：CN202410127132.4
代理机构：武汉红观专利代理事务所(普通合伙) 42247
发明人：张牡丹; 明扬; 李丽娜; 谢少勇; 李琳莉
申请（专利权）人：武昌理工学院
申请人所在国家/地区/组织：CN
公开日期（公开）：2024.06.04
公开日期（授权）：2024.08.20
IPC分类（公开）：G02B13/00;G03B21/14;G02B27/01;B60K35/23
CPC附加（公开）：G02B2027/011
CPC发明（公开）：G02B13/00;G03B21/14;G02B27/0101;B60K35/00

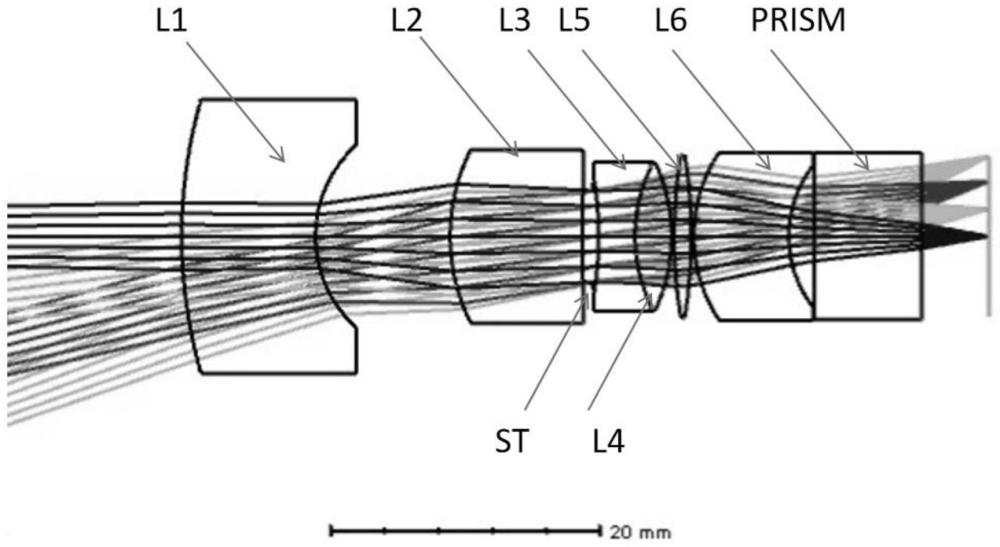

本发明提出了一种投影镜头及HUD设备，涉及光学成像技术领域，投影镜头沿光轴由物侧至像侧依次包括具有负折射力的第一透镜、具有正折射力的第二透镜、光阑、具有负折射力的第三透镜、具有正折射力的第四透镜、具有正折射力的第五透镜、具有负折射力的第六透镜以及棱镜，其中，所述第一透镜的物侧面在近光轴处为凸面，所述第一透镜的像侧面在近光轴处为凹面，所述第六透镜的物侧面在近光轴处为凸面，所述第六透镜的像侧面在近光轴处为凹面，所述第三透镜与所述第四透镜组成胶合透镜组。本发明有助于实现投影镜头小体量的同时提升投影镜头的成像质量。
