申请号:CN202311274488.2
代理机构:武汉红观专利代理事务所(普通合伙) 42247
发明人:孙宇; 邱吉; 刘雨晴
申请(专利权)人:武昌理工学院
申请人所在国家/地区/组织:CN
公开日期(公开):2023.12.22
公开日期(授权):2024.05.28

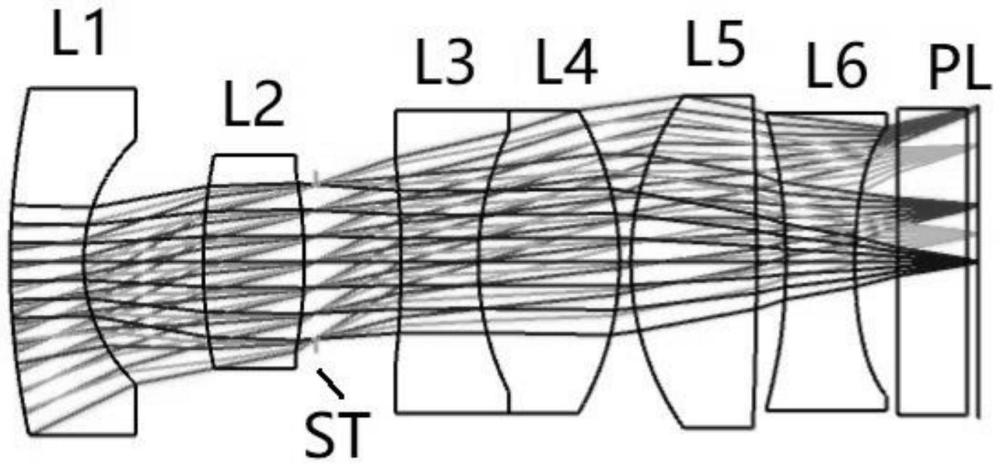

本发明提出了一种摄像光学镜头,包括,具有负屈折力的第一透镜;具有正屈折力的第二透镜;具有负屈折力的第三透镜;具有正屈折力的第四透镜;具有正屈折力的第五透镜;具有负屈折力的第六透镜;摄像光学镜头满足下列关系式:0.8≤R1/TTL≤0.9;‑1.6≤f1/f≤‑1.4;‑2.5≤f6/f≤‑2.2;其中,第一透镜的焦距为f1,第一透镜物侧面的曲率为R1,摄像光学镜头的光学总长为TTL,摄像光学镜头整体的焦距为f,第六透镜的焦距为f6。本摄像光学镜头,通过优化六片透镜的结构及参数,其在实现高成像质量的前提下,具有体积小的优点,其生产成本低,且能够满足大光圈及小型化的设计要求。
